一.故障描述:
高速行驶时提示水温过高。
二.车辆信息:
车型:路虎揽胜运动版
行驶里程:76215KM
年款:2012
发动机:3.0S
三.现象故障确认:
试车行驶140码稳住油门几分钟,水温表指针升到顶,仪表内提示发动机冷却温度过高。

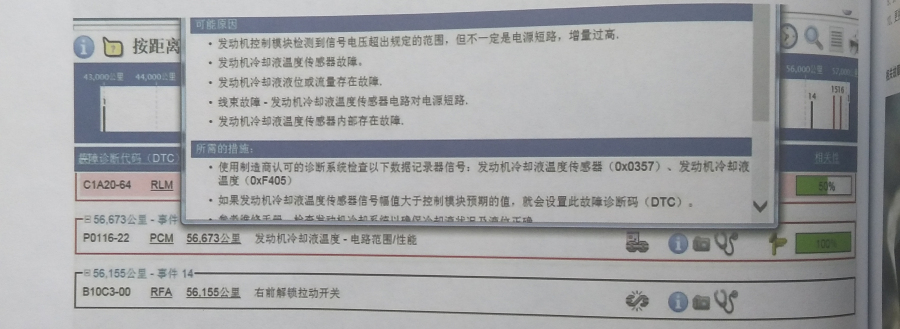

四. 读取故障内容及SDD(诊断电脑)指导建议
SDD指导建议
五、系统结构图及电路图

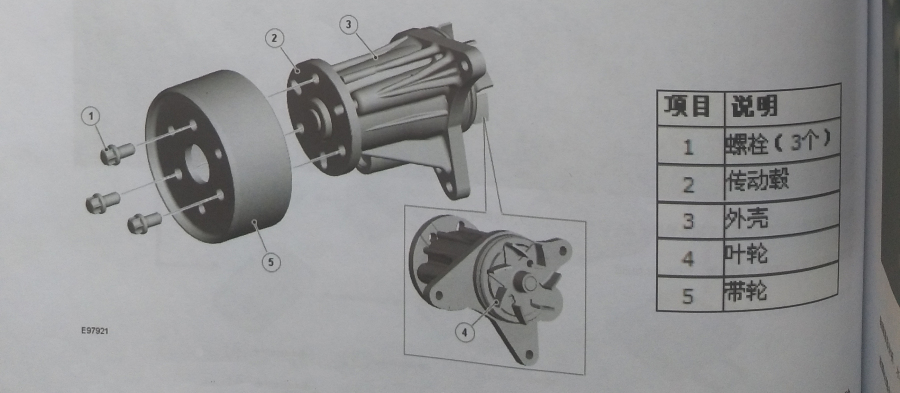

路虎揽胜运动版水泵结构图
六、诊断思路
1.散热器散热不良(阻塞)故障
2.冷却风扇故障
3.水温传感器线路故障
4.水温传感器故障
5.水泵故障
七、揽胜故障诊断过程
1、车辆行驶到140码以后,稳住油门三五分钟,水温表指针很快就上升到最高,仪表发动机冷却温度过高。
2、SDD读取DTC为P0116-22发动机冷却液温度-电路范围性能。
3、检查散热器外观没有异物阻塞情况,触模散热器的上下表面没有明显温差。
4、检查冷却风扇转动正常。
5、140码行驶试车,当出现水温高时,SDD读得水温的数据流也相对应的升高,减速滑行,水温表和水温数据流很快又回到正常温度。
6、测量水温传感器线路没有对地对其他线路短路、断路情况。
八、路虎揽胜维修相关故障部位图片、数据流及分析

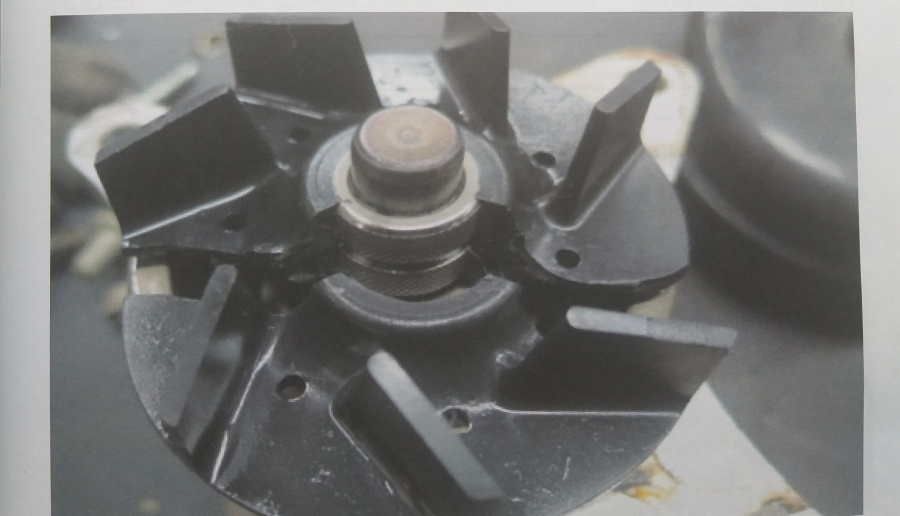

受损部位图片
九、路虎揽胜故障原因分析
水泵叶片破损在发动机高速时冷却液循环不好,导致水温过高,并记录相关DTC。
十、路虎揽胜故障处理办法:
更换水泵
十一、路虎揽胜维修专用工具设备:
SDD
十二、路虎揽胜维修案例点评及建议
