一.故障描述:
车辆无法启动。
二.车辆信息:
车型:路虎揽胜运动版
行驶里程:76KM
年款:2015
发动机:3.0SCV6
三.现象故障确认:
遥控器工作正常,点火开关正常打开,仪表显示‘转向柱锁定’,车辆无法启动。
四. 读取故障内容及SDD(诊断电脑)指导建议
ABS 76公里 接收到来自控制模块A的无效数据
PCM 76公里 接收到来自变速箱控制模块的无效数据
点击咨询了解更多信息
五、系统结构图及电路图

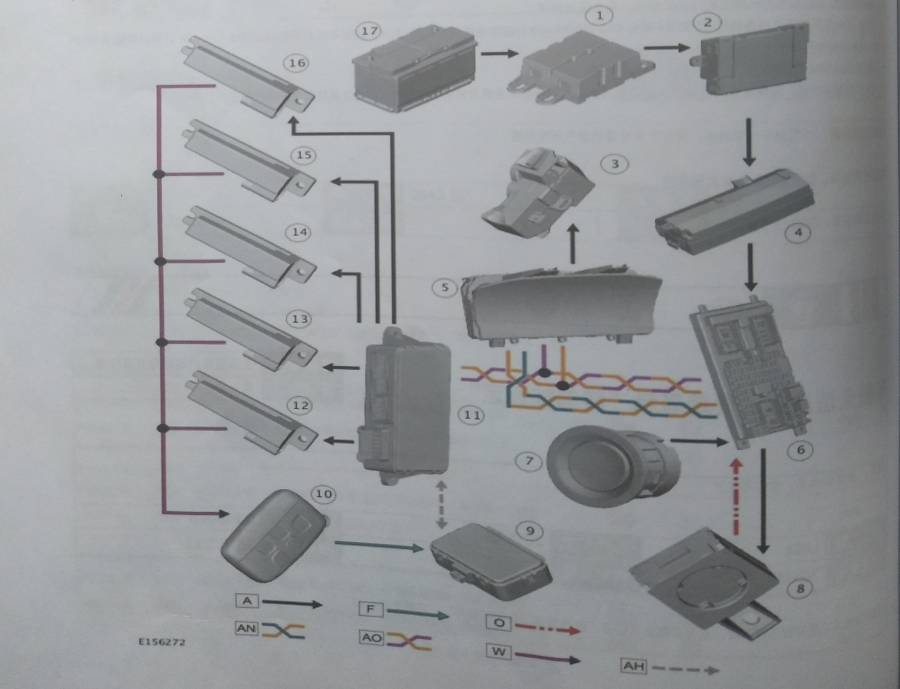

路虎揽胜运动版结构图
六、揽胜故障诊断过程
1、此车客户从河南拖车至上海,了解客户情况:客户在济南购买车辆至郑州后,运输限速模式未解除,郑州永达店在未拿到另一把钥匙(抵押外地银行)的情况下为客户编程其他钥匙,出现仪表显示“无法找到钥匙”,更换KM后出现车辆无法启动转向柱锁定。
2、遥控及打开点火开关均正常,排除接收天线,KVM,低频天线原因,判断为仪表,CJB,转向柱之间数据交换未能成功引起。
3、使用SDD功能:止动装置同步各模块目标标识符未能成功
点击咨询了解更多信息
4、检查转向柱锁相关线路。C2RT03-2电源为12.6V,C2RT03-3,-4PT网络测量为2.6V,2.3V.使用PCO测量C2RT03-1,在锁车及解锁车辆时,均无解锁信号输出。
5、修改车辆配置将转向柱锁禁用后仪表仍旧显示“转向柱锁定”,此时执行止动装置,各模块间目标标识符写入成功,车辆正常启动,使用asbuild重新恢复配置,车辆转向柱正常工作,启动正常
七、路虎揽胜维修相关故障部位图片、数据流及分析
故障部位图片
八、路虎揽胜故障原因分析
更换KM后车辆各模块间目标标识符未能同步,转向柱锁止造成防盗
九、路虎揽胜故障处理办法:
SDD止动装置, CCF as build
十、路虎揽胜维修专用工具设备:
SDD,PCO
点击咨询了解更多信息
十一、路虎揽胜维修案例点评及建议
