路虎揽胜右后门玻璃无法升降

一.故障描述：

路虎揽胜右后门玻璃无法升降

二.车辆信息：

车型：路虎揽胜

行驶里程：3251KM

年款：2014

发动机：3.0

三.现象故障确认：

经测试,右后门玻璃无法升降,门玻璃遮阳帘也能升降,但无一键升降功能,检查左后门玻璃以及玻璃遮阳帘工作正常,故障现象确认。

四. 读取故障内容及SDD（诊断电脑）指导建议

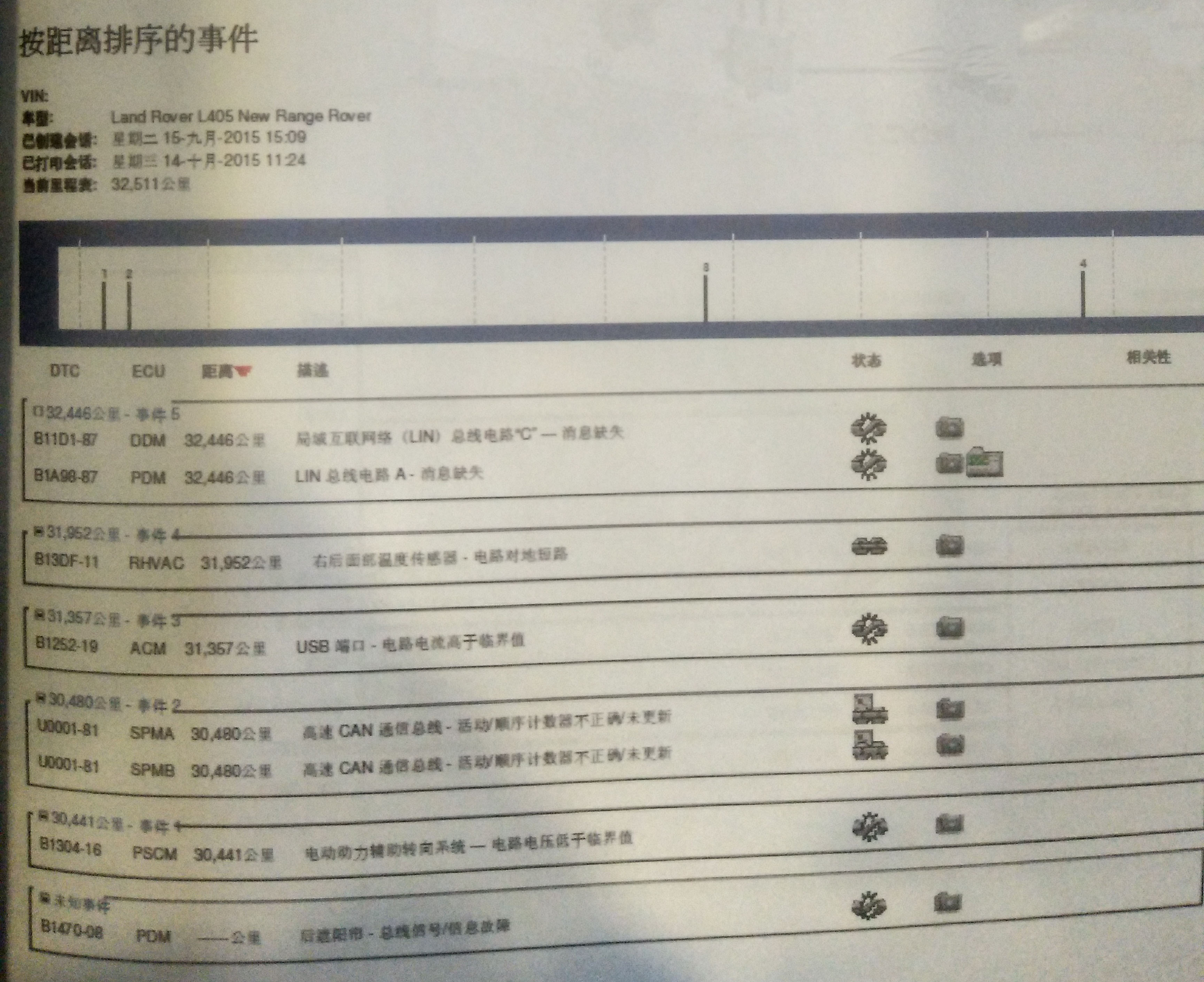

故障码:

B1D1-87:局域互联网(L|N)总线电路“C”-消息缺失

B1A98-87:LN总线电路A-消息缺失

B147008:后遮阳帘-总线信号/信息故障

SDD信息读取意见

五、系统结构图及电路图

 系统结构图及电路图

六、诊断思路

使用SDD电脑对车辆各个部位进行检查。

七、揽胜故障诊断过程

1、经测试,无论从左前门还是右后门都无法控制右后门玻璃升降,门玻璃遮阳帘也能升降,但无一键升降功能,检查左后门玻璃以及玻璃遮阳帘工作正常,故障现象确认。

2、连接SDD和充电器,读取存在以下故障码:B11D1-87、B1A98-87、B1470-08,从故障码上看,初步判断可能为L|N网络故障。

3、首先检查右后门玻璃及遮阳帘安装良好,外观无损坏,其余各机械部件均安装良好。尝试对左右车门模块和后遮阳帘进行校准,虽校准成功但故障依旧。

4、由于存在L|N网络故障码,首先断开右后门勹模块,用万用表测量右后门模块的LN线针脚C8PL01-20对地电压约为8.1V,说明LN网络线路上不存在故障。

5、查看电路图,右后遮阳帘模块也挂在LN网络上,测量C8PR158A8对地电压也是8V左右,由于右后遮阳帘能工作,说明遮阳帘模块和电机的供电、接地正常。

6、尝试替换左右后车门模块,经测试故障依旧,说明故障点不在车门模块上。该车右后遮阳帘没有一键升降功能,从电路图中可以看到遮阳帘电机内部有两个霍尔传感器,如果传感器信号不正确,会导致遮阳帘无一键升降功能,尝试替换左右后车门遮阳帘电机,测试故障依旧,说明故障点不在遮阳帘电机,查看车间手册,发现右后遮阳帘模块也是LN网络中的从模块,遂尝试对换左右后遮阳帘模块,经测试,故障点转移到了左后门,说明故障点就在右后门遮阳帘模块。

7、、更换右后遮阳帘模块,执行遮阳帘模块校准和车门玻璃校准后测试故障排除。

八、路虎揽胜维修相关故障部位图片、数据流及分析

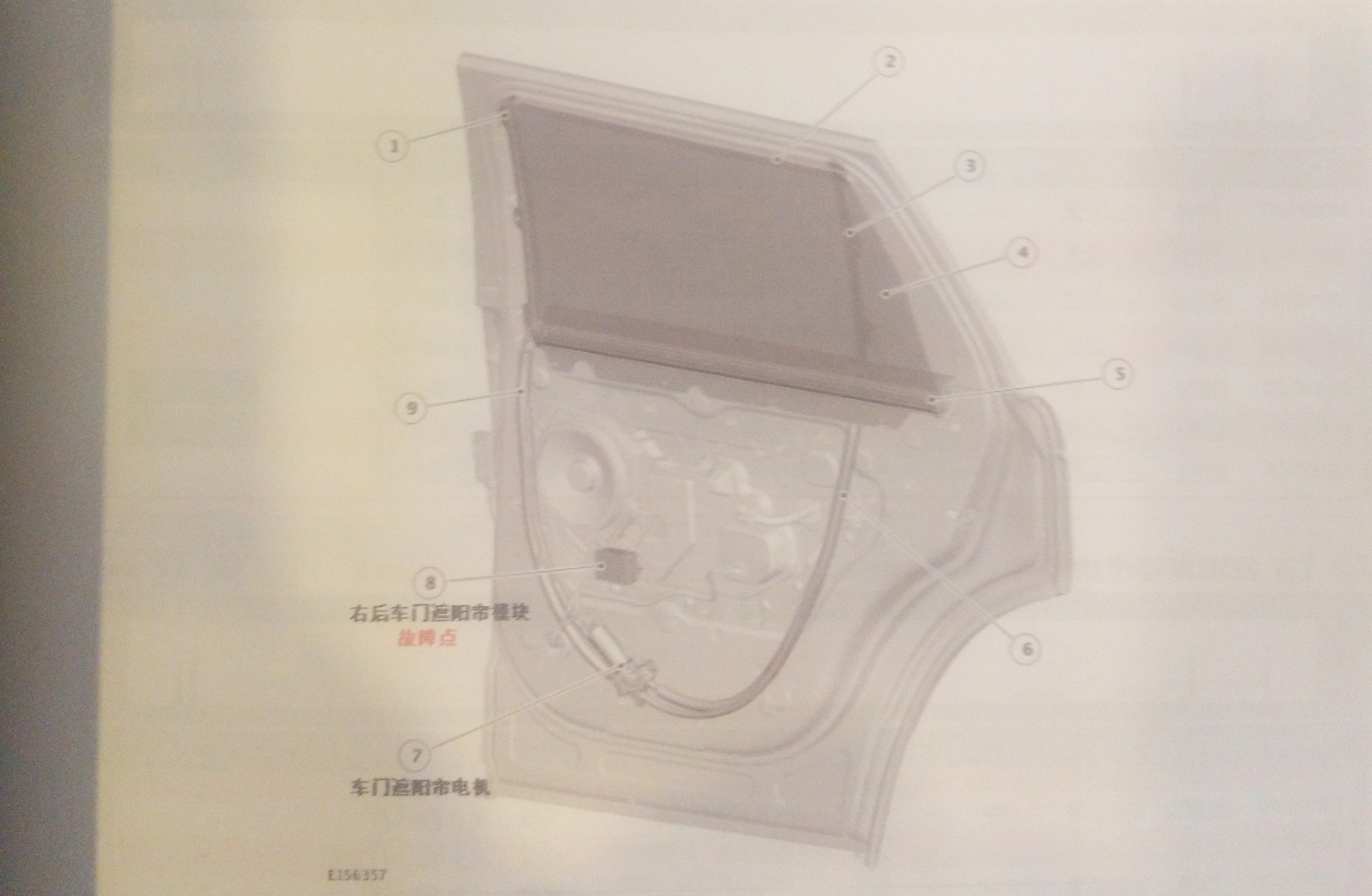

受损部位图片详解

九、路虎揽胜故障原因分析

LN网络中,断开从模块测量线路电压在7-8V左右,说明LN网络正常,线路不存在问题。右后门玻璃下降之前应该先降下阳帘,由于模块内部故障,导致遮阳帘无一键升降,同时无法降下玻璃。

十、路虎揽胜故障处理办法:

更换右后遮阳帘模块,校准右后遮阳帘模块。

十一、路虎揽胜维修专用工具设备:

SDD,万用表、电路图。

十二、路虎揽胜维修案例点评及建议

此案例属子LN网络故障,在平时诊断中,抓住LN网络的特点就能很快找到故障点。
