路虎揽胜发动机启动时怠速抖动,熄火后再启动车辆正常

一、故障描述：

路虎揽胜发动机刚启动时怠速抖动,熄火后再启动车辆正常

二、车辆信息：

车型：LG（2013揽胜）

行驶里程：23000Km

年款：2013

发动机：5.0NA（5.0自然吸气）

三、故障现象确认：

这辆路虎揽胜在车间停放一宿后,启动发动机,发动机高怠速后到怠速时发动机抖动,同时发动机前部有刚刚的声音,怠速一直抖动,熄火后重新启动运转正常。

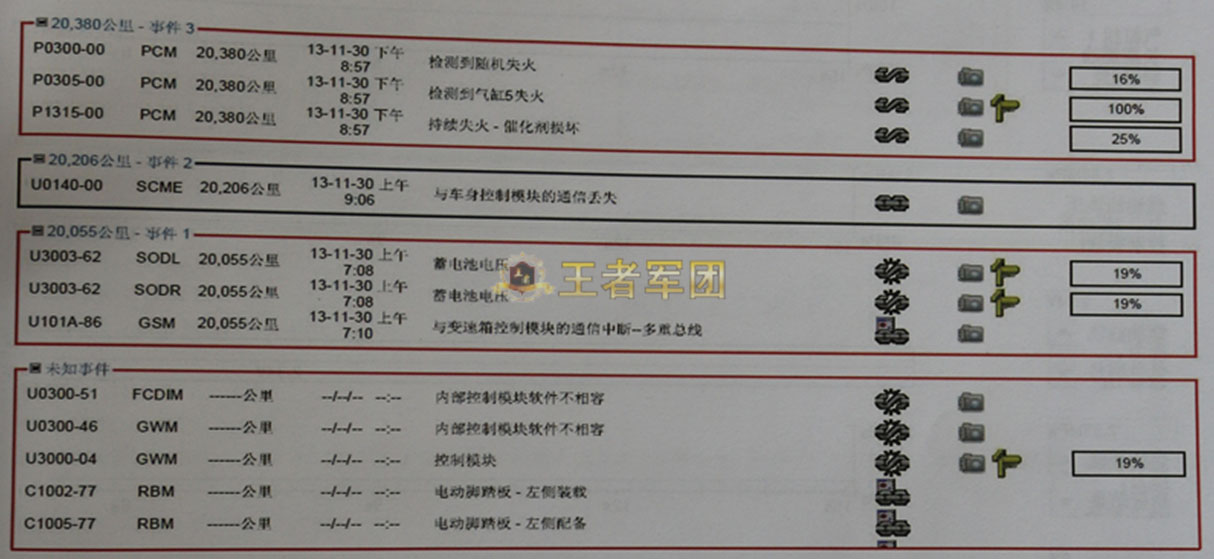

四、读取故障内容及SDD（诊断电脑）指导建议

路虎揽胜发动机启动时怠速抖动,熄火后再启动车辆正常

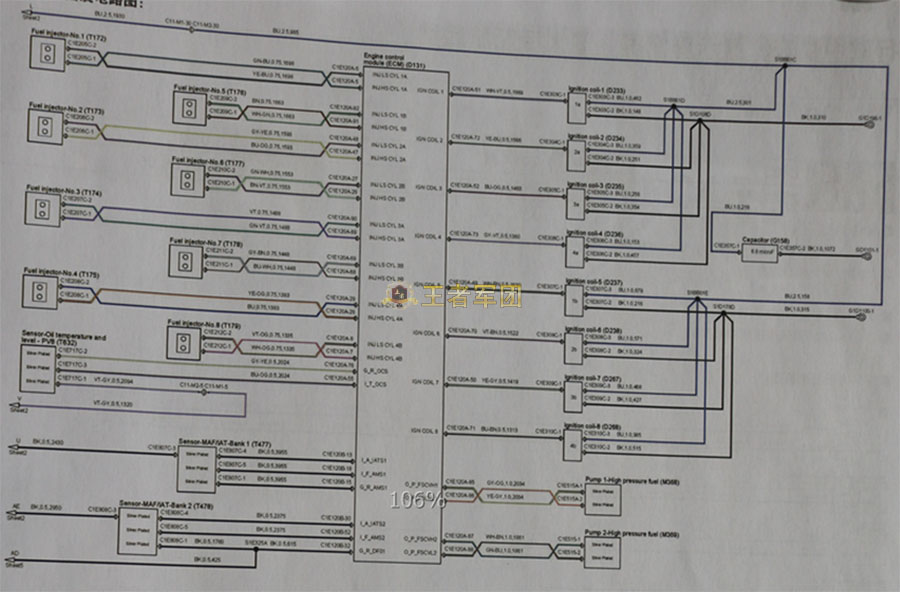

五、系统结构图及电路图

路虎揽胜发动机启动时怠速抖动,熄火后再启动车辆正常

六、揽胜故障诊断过程

1、读取故障码,显示5缸失火。

2、读取数据流显示BANK2 Sensor1的前氧传感器反馈的数据为352UA正常数值为:正负40UA之间变化,显示混合气过稀,读取数据流显示BANK2 Sensor2的后氧传感器反馈的数据为0.14V正常值为0.75V左右。也证明混合气过稀。

3、根据以上故障码分析单个气缸失

可能原因

（1）火花塞

（2）点火线圈

（3）喷油嘴堵塞

（4）喷油嘴长喷

（5）缸压过低

4、检查喷油嘴线路到电脑之间的线路正常,读取喷油波形显示,波形不正常。

5、检查火花塞间隙正常,将点火线圈同其它气缸互换故障依旧根据以上检查判断为喷油器堵塞

6、更换5缸新的喷油嘴,熄火测试。

7、熄火后重新启动发动机一切正常发动机运转正常,数据流显示正常。车辆正常。

七、相关故障部位图片、数据流及分析

喷油嘴上有黄色的积碳

八、故障原因分析

由于2013年款的LG50发动机的失火监控与2010年款的LM50发动机的失火监控不同,导致会对故障点的错误判断,但分析数据流后,在加上失火测试,能准确判断哪一列气缸,哪个喷油嘴故障。

九、故障处理办法:

更换5缸喷油嘴

十、专用工具设备:

SDD（诊断电脑）、WMM

十一、案例点评及建议

路虎揽胜故障维修在诊断之前一定要有明确的诊断思路,思路清晰。关键点是在测量线路的过程中每测量一个节点时必须测量准确，反复多测几次,一次性排除一个节点,避免在测量下一个节点时确定不准,导致重复测量,浪费很多时间。
