一、故障描述：
这辆路虎揽胜行驶中仪表显示屏黑屏,熄火后无法起动
二、车辆信息：
车型：LG
行驶里程：3000Km
年款：2014
发动机：3.0SC（3.0机械增压）
三、故障现象确认：
1、这辆路虎揽胜行驶中仪表和显示屏黑屏,熄火后车辆无法再启动
2、故障现象类似于汽车没电

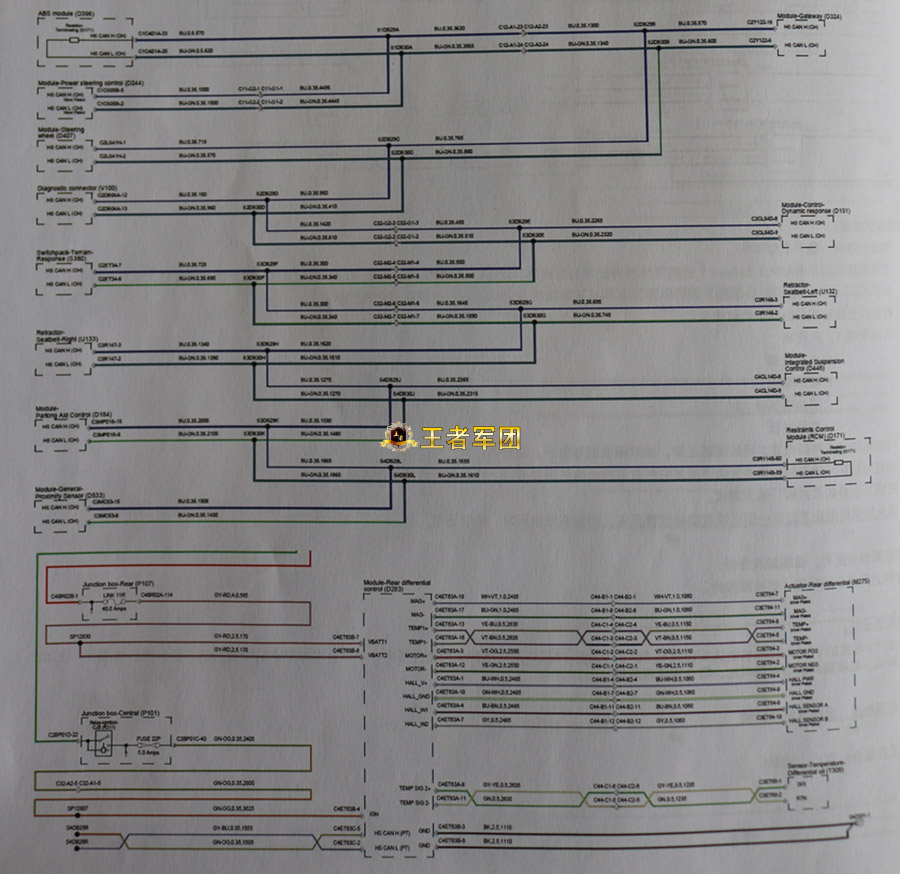

四、系统结构图及电路图
五、读取故障内容及SDD（诊断电脑）指导建议
车辆 CH-CAN通信失败相关故障码
六、路虎揽胜故障诊断过程
1、拖车入厂,检查车辆启动无任何反应,此时怀疑是蓄电池没有电,尝试连接充电机启动车辆但是故障依旧。
2、尝试对车辆进行断电处理,打开后备箱进行断电后故障依旧。在不经意间发现仪表灯全部点亮,并且功能一切恢复正常,仪表内也无任何提示。
连接SDD读取故障代码显示为各模块的通信故障
3、尝试对GWM进行升级,升级成功后对车辆进行试车,多次试车后未见故障出现。
尝试将车辆进行恢复安装时,发现故障再次重现,车辆的仪表全黑,车辆仍然怠速使用SDD读取故障代码显示多为CH-cAN通信故障

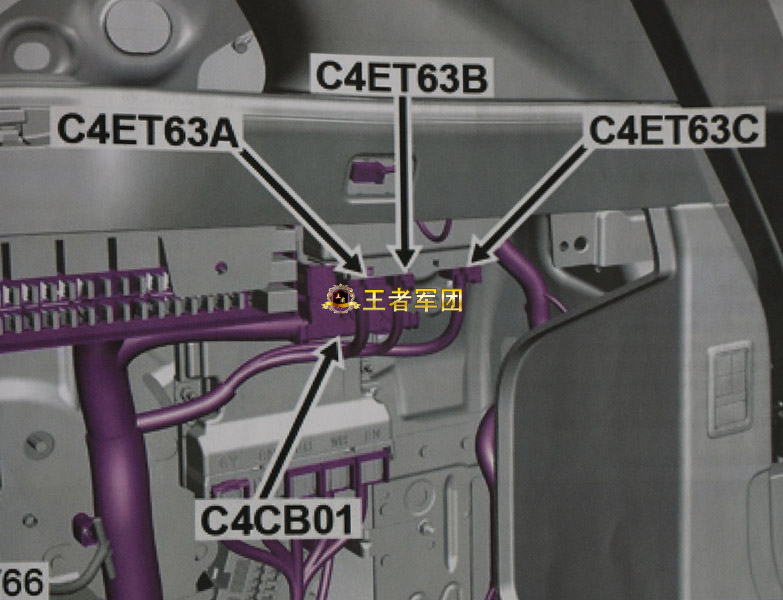

5、根据线路进行分析,故障是在重新安装后备胎及相关附件时出现的,分析在车辆后部与CH-CAN相关的模块有ISCM及RDCM、PAM
6、检查此模块的CAN线路未见异常,但此车未配置RDCM,但后部缺预留了连接器。反复晃动后备箱线束,故障就再次出现。
7、进一步检查发现,底盘右侧下方有一单独两针的连接器线束,在饰板内挤压在一起造成短路。模拟将两条线进行短接,故障现象相同。
8、尝试对线路进行修复,通过检查得知此线束为RDCM预留连接器。
七、故障原因分析
CH-CAN线束故障
八、故障处理办法:
修复线束,测试车辆问题得到修复
九、专用工具设备:
SDD、万用表
十、案例点评及建议
路虎揽胜维修保养过程中，CAN线路短路的现象与全车断电的现象相同,在最初的测试中怀疑了蓄电池故障,但没有在第一时间读取故障代码。当车辆怠速运行中,如CAN网络出现故障后,车辆不会熄火,但其它的症状现象会出现。路虎揽胜维修对于CAN故障的故障码分析,可以为故障维修提供帮助。
