路虎揽胜运动版仪表发动机故障灯点亮

一.故障描述：

发动机故障灯亮。

二.车辆信息：

车型：路虎揽胜运动版

行驶里程：650KM

年款：2015

发动机：3.0

三.现象故障确认：

仪表发动机故障灯点亮。

四. 读取故障内容及SDD（诊断电脑）指导建议

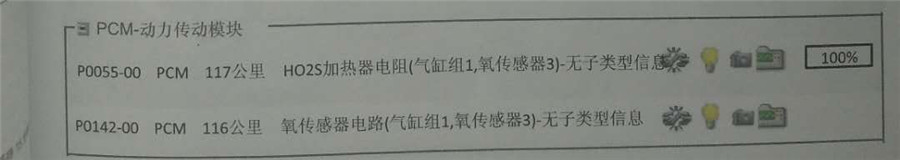

SDD电脑诊断结果

五、系统结构图及电路图

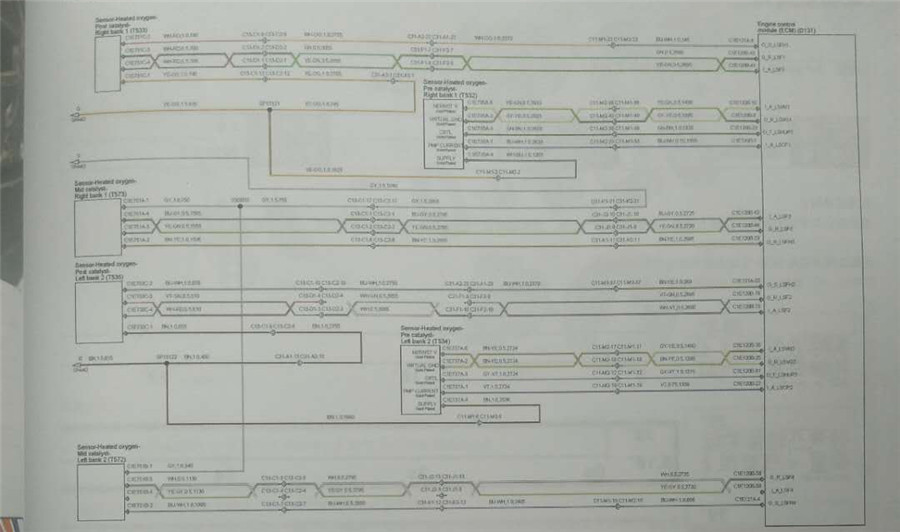

故障车电路图

六、诊断思路

使用SDD电脑对车辆各个部位进行检查。

七、揽胜故障诊断过程

1、连接SDD读取故障码为P0055-00(氧传感器加热电阻传感器3)P0142-00氧传感器气缸组1传感3电路。

2、根据SDD故障码提示查找电路图测量,氧传感器加热线路电阻。

断开插头测量为53欧姆,测量新的氧传感器电阻为34欧姆(为了防止温度不同对电阻的应向。将传感器放在同一环境温度下等待15分测量阻值都为34欧姆(怀疑氧传感器信号部分有问题但由于客户是新车十分抱怨,有事急着要走。只能更换氧传感器试车)。

3、第2天车辆入厂测量氧传感器到发动机电脑线路,发现C1E731C-4与C1E120B-41线路为断路,断开插头C31-F1-8测量C1E73C4与C31F18之间点阻为0欧姆,测量C31F28到C1E120B-41之间电路阻值为0欧姆,将插头连接在次测量C1E731c-4与C1E120B41电阻为0欧姆

4、确认故障在C31-F1-8D播头,但并未发现插针损坏或松动为确保故障不再出现将插头使用线夸接,试车故障不再出现。

八、路虎揽胜维修相关故障部位图片、数据流及分析

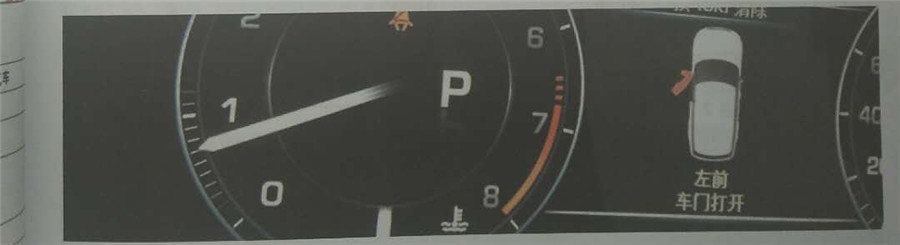

仪表故障灯亮实拍

九、路虎揽胜故障原因分析

故障原因在插头主要原因是产品质量问题,没有一次性修复的主要原因是客户抱怨给修理过程带来了其他因素。

十、路虎揽胜故障处理办法:

维修线束。

十一、路虎揽胜维修专用工具设备:

SDD

十二、路虎揽胜维修案例点评及建议

车主因为车辆损坏情绪比较着急，沟通的言语比较激动都是可以理解的，但技师在维修过程中切记不可被影响，以免给维修带来不可控的因素。
