所属分类：路虎揽胜维修
一、故障描述：
路虎发现4发动机故障灯亮,仪表提示“性能受限”
二、车辆信息：
车型：L319
行驶里程：1000KM
年款：2015款
发动机：3.0SC V6
三、故障现象：
着车,发动机故障灯确实亮,仪表提示“性能受限”

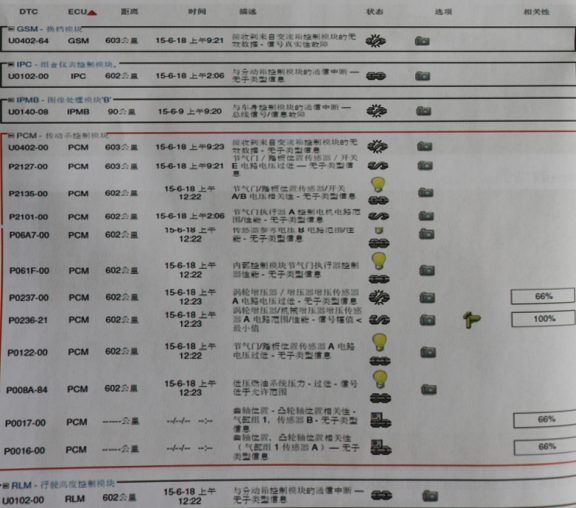

四、读取故障内容及SDD指导建议：
五、故障诊断过程：
1、连接SDD读取有相关故障码:P2127-00PCM节气门/踏板位置传感器/开关E电路电压过低。P2135-00PCM节气门/踏板位置传感器/开关A/B电压相关性。
2、查看故障码冻结帧数据,发现“油门踏板位置传感器一E”为0%。
3、根据故障码指引读取数据流,发现“油门踏板位置传感器-E”的数据流始终为0%(不管是否踩油门踏板)。检查油门踏板位置传感器插头不松动,测量线路时发现C0787L-6(APP2-5V)对地短路。
4、顺着线路检查,发现线束被挤在仪表台骨架连接到舱壁的固定螺栓仪表台骨架间,造成和车身短路。
六、相关故障部位图片、数据流及分析：
七、路虎揽胜故障原因分析:
制造时,安装不当导致线束被挤压
八、路虎揽胜故障处理办法:
修复油门踏板位置传感器(APP25V)线,故障排除。
九、专用工具设备:
SDD、万用表
十、路虎揽胜维修案例点评及建议：
发动机系统的传感器的5V参考电压来自ECM内部是公共供电。如果其中一个出现电源对地短路,则这个公共供电中其它相关的传感器也会报故障码。
