一、故障描述:
仪表盘提示变速箱故障
二、车辆信息:
车型:路虎揽胜运动款
行驶里程:130326KM
年款:2012
发动机:3.6柴油
三、故障现象确认:
车辆启动后,仪表盘上显示变速箱发生故障。
四、读取故障内容及SDD(诊断电脑)指导建议
130.326公里
P0826-88TCM 130,326公里 升档和降档开关电路总线关闭
B112B-87BCM 130,326公里 方向盘模块信息缺失
B1311-87BCM 130,326公里 时钟模块信息缺失
U0159-00ACM 130,326公里 与驻车辅助控制模块”A"的通信中断

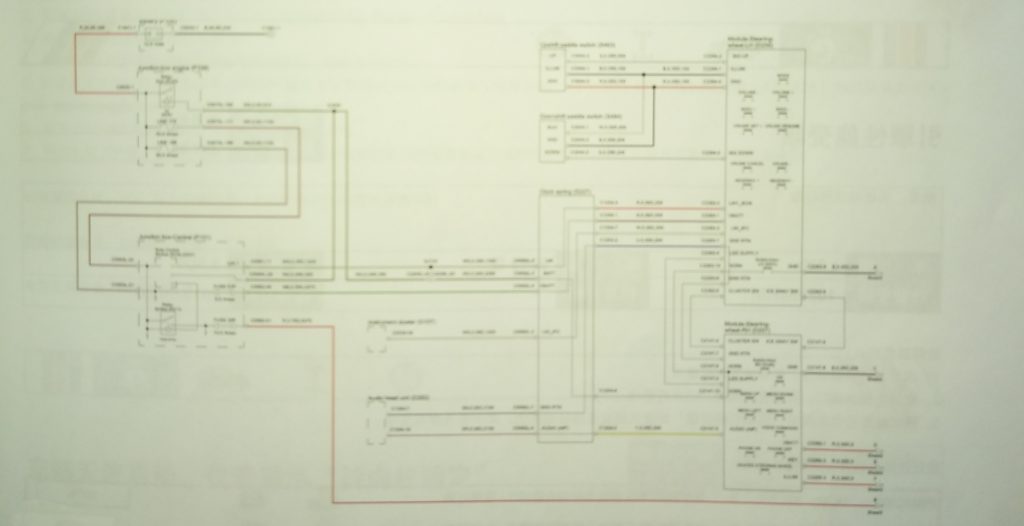

五、系统结构图及电路图
路虎揽胜运动款结构图
六、揽胜故障诊断过程
1、经客户描述车在行驶中提示变速箱故障。
2、连接SDD及稳压电源,读取故障码为P082688升档和降挡开关电路。
3、检查档位挂档正常。档位指示灯开小灯显示正常。开小灯时方向盘上小灯都不亮。试方向盘多功能按键无反应。档位升降档开关指示灯不亮。
4、查询电路围,检查中心接线盒51号保险丝5安已熔断,重现安装保险丝。就熔断说明线路有短路现象,断开c0582-44角和C0082L8角利用万用表测量对搭铁线无短路现象。
5、拆下置驶员主气囊,检查升降档开关插头接触良好无松动和无腐蚀现象。
6、检查发现左侧方向盘开关线路红色导线已磨破对搭铁线短路。
7、把线束重新修复,固定到原位,安装保险丝。
8、启动车辆位表无任何提示,故障排除。
七、路虎揽胜维修相关故障部位图片、数据流及分析

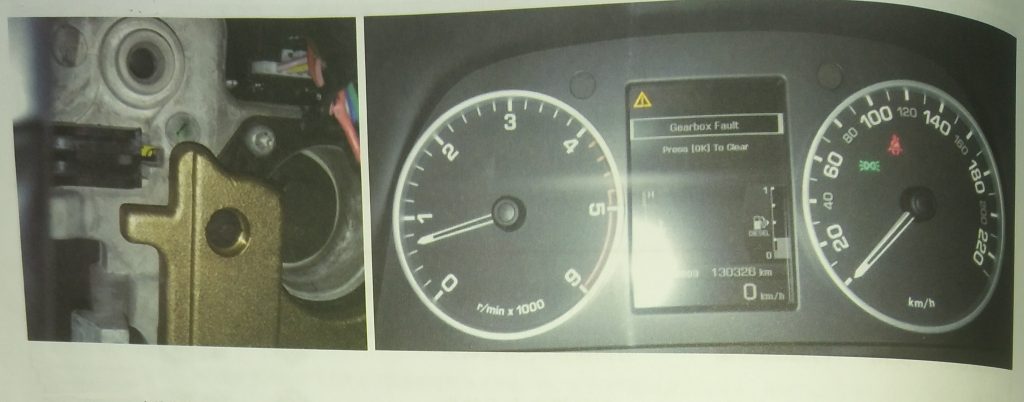

路虎揽胜运动款仪表盘报警信息与受损部位
八、路虎揽胜故障原因分析
此车有过事故,在外维修过,经询问客户,拆过主驾气囊,未正确安装线束位置。导致线路搭铁。
九、路虎揽胜故障处理办法:
修复搭铁位置。
十、路虎揽胜维修专用工具设备:
SDD(诊断电脑),万用表
十一、路虎揽胜维修案例点评及建议
