一、路虎揽胜娱乐系统概述
1、耳机发射器
2、右后围板车窗电视 (TV) 天线放大器
3、右后围板车窗电视天线放大器
4、左后围板车窗电视天线放大器
5、左后围板车窗电视天线放大器
6、触摸屏 (TS)
7、后排娱乐系统 (RSE) 屏幕(图示为 8 英寸版本)
8、音频放大器模块 (AAM)
9、无线耳机(3 副，配备 RSE 系统)
10、后部便携式媒体接口面板(图示为标准级和商务级的位置)
11、信息娱乐从属控制器 (ISC)
12、信息娱乐主控制器 (IMC)
13、后部蓝牙® 天线
14、前部便携式媒体接口面板
15、前部蓝牙® 天线
16、通用串行总线 (USB) 2.0 集线器
17、数字光盘播放机
18、麦克风

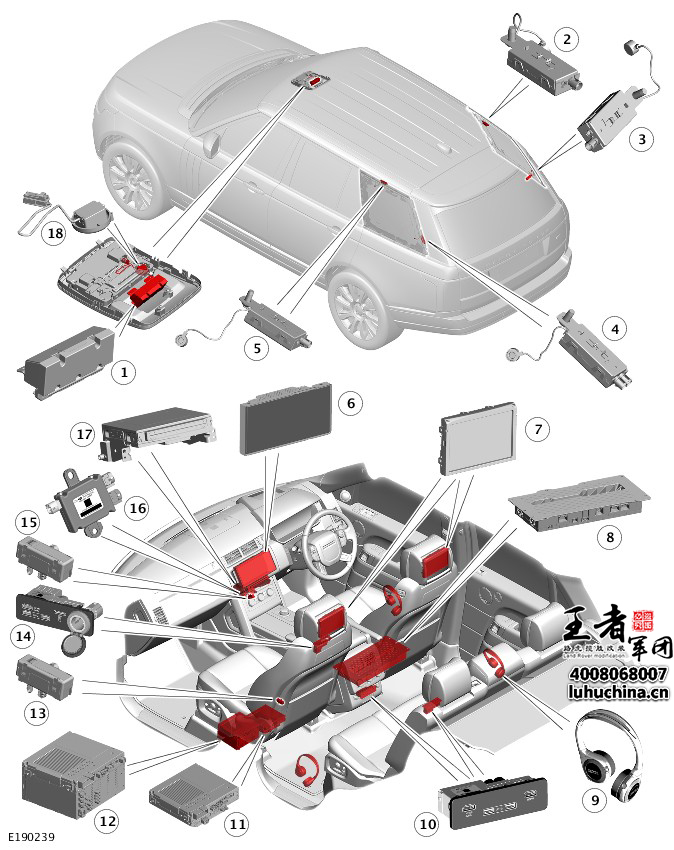

娱乐系统安装示意图
视频系统为前排和后排座椅乘客提供视频和音频娱乐。 系统允许后座椅乘客通过两个 8 英寸或 10.2 英寸后排娱乐系统 (RSE) 屏幕观看数字多功能光盘 (DVD) 视频和电视 (TV)，通过车辆扬声器或无线耳机收听音频输出，或在 RSE 屏幕上显示来自外部信号源的其他媒体视频图像。
电视和 DVD 视频影像还可显示在触摸屏 (TS) 上 - 如果车辆低于预定的车速限制或装有双屏显示触摸屏(如果市场法规允许)。
在所有 InControl 智能驭领 尊享触控信息娱乐系统中均可使用双屏显示 TS 和 RSE 系统。
系统具有以下部件：
信息娱乐主控制器 (IMC)
信息娱乐从属控制器 (ISC)
4 根电视天线
4 个电视天线放大器
前部蓝牙® 天线
后部蓝牙® 天线(仅与 RSE 一同安装)
2 个 RSE 屏幕
触摸屏 (TS)
RSE 遥控器
无线耳机与耳机发射器
前部便携式媒体接口面板
后部便携式媒体接口面板(仅与 RSE 一同安装)
通用串行总线 (USB) 2.0 集线器
数字光盘播放机
音频放大器模块 (AAM)
前部和后部便携式媒体接口面板。
视频系统允许前排座椅乘客使用视频和音频娱乐系统。
在仅配备前系统的车辆，提供一副无线耳机供乘客使用。 仅配备双屏显示触摸屏 (TS) 的车辆提供耳机。 该系统可使前排座椅乘客在 TS 上观看数字多功能光盘 (DVD) 视频和电视。 如果车辆低于预定的速度临界值或安装了双屏显示 TS，则 TS 显示电视和 DVD 视频图像(如果市场法规允许)。
在配备后排娱乐系统 (RSE) 的车辆上，可为两位后排座椅乘客提供视频和音频。 两副无线耳机与 RSE 系统一起提供。 配备双屏显示触摸屏 (TS) 和 RSE 系统的车辆中，共有三副耳机供前排乘客和后座椅乘客使用。 系统允许前排和后排乘客在两个 RSE 屏幕和 TS 上观看 DVD 视频和电视，通过车辆扬声器或无线耳机收听音频输出，或在 RSE 屏幕上显示来自外部信号源的视频图像，例如视频播放器或游戏机。 仅当车辆低于预定的速度临界值或安装了双屏显示 TS，TS 才可显示电视和 DVD 视频图像(如果市场法规允许)。
RSE 系统还使用以下属于音频系统的其他部件：
触摸屏 (TS)、信息娱乐主控制器 (IMC)、音频放大器模块 (AAM)、耳机发射器、车载扬声器。
二、路虎揽胜后排娱乐系统
后排娱乐系统包括：
- 信息娱乐从控制器 (ISC)。
- 信息娱乐主控制器 (IMC)。
- 用于 RSE 显示屏和媒体选择的 RSE 遥控器。
- 两个前头枕中的 8 英寸屏幕，或两个 10 英寸电动可展开式高分辨率 RSE 屏幕。
- 每个 RSE 显示屏是独立的，允许在每个 RSE 屏幕上显示不同的媒体。
- 在 RSE 屏幕上进入导航系统，为驾驶员显示目的地（在日本市场不可用）。
- 用于媒体连接和设备充电的后部便携式媒体接口面板。
- 当已安装 RSE 系统时，电视 (TV) 是受支持市场中的标准配置。
- 电视系统支持同时观看多个电视频道。 根据广播信号的强度，车内允许在任何时间同时访问最多四个不同的电视频道。
- 在已安装 RSE 的市场中，IMC 中还额外提供了 100GB 的媒体存储。
RSE 系统主要使用 RSE 遥控器进行控制，以选择需要在每个 RSE 显示屏显示的媒体，并为相关的无线耳机选择音频输出。
在 RSE 屏幕上可以访问以下媒体系统：
- 调幅/调频 (AM/FM) 收音机
- 来自蓝牙® 音频设备、平板电脑或游戏机的便携式媒体输入
- 电视 (TV)
- 数字多功能光盘 (DVD) 播放器
- 导航
- 后座椅加热或冷却控制
- 后部气候控制系统
- RSE 屏幕设置菜单。
RSE 系统提供前触摸屏 (TS) 内后排乘客当前正在聆听或观看的内容的相关信息并进行控制。
触按前触摸屏中的“后部媒体”图标可选择“后部媒体”控制屏幕。

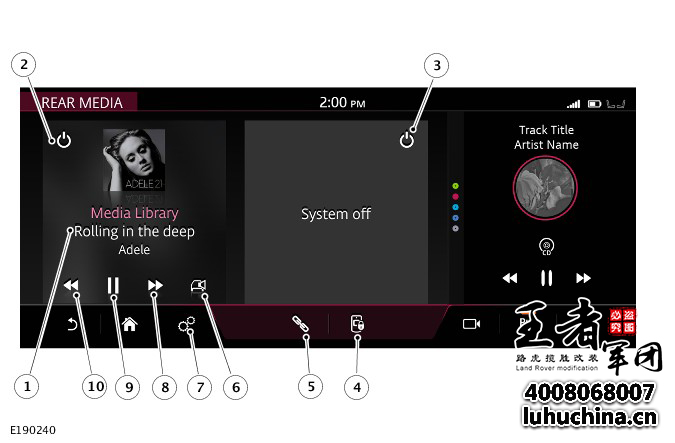

后部媒体 - 前触摸显示屏
结构示意图
1、后部媒体源：触按“媒体屏幕”，然后触按“源”，以在“选择后部媒体源”屏幕中选择媒体。
2、电源图标：触按可打开和关闭左侧 RSE 屏幕。
3、电源图标：触按可打开和关闭右侧 RSE 屏幕。
4、遥控器锁图标：触按可锁定或解锁 RSE 遥控器。
5、链接图标：触按可将两个 RSE 屏幕链接至媒体源。 再次触按此软键可取消。
6、乘客舱音频图标：触按可通过乘员舱音响系统收听已选择的媒体。
7、设置图标：触按可通过“设置”弹出菜单访问“后媒体设置”。
8、快进或跳过：触摸可快进或跳过所选的屏幕。
9、暂停或播放：触按可暂停播放。 再次触按可恢复播放(如果适用于选择的源)。
10、快退或跳过：触按可快退或返回到前一屏幕。
注意：
当“后媒体”主控制屏幕显示在 TS 上时，RSE 遥控器将被锁定。
例如，驾驶员可以查看每个 RSE 显示屏上正在观看的内容（但是没有移动图像），如有需要，可以锁定或阻止在每个 RSE 屏幕上观看。
驾驶员完全控制功能可使驾驶员能够选择和启动来自 TS 的所需 RSE 内容。 这对于新用户尤其有用，例如，司机驾驶的车辆，或可能不熟悉控件的年幼儿童。
配备 RSE 系统的后部便携式媒体接口面板可提供通用串行总线 (USB)、高清晰度多媒体接口 (HDMI) 和移动高清晰度连接 (MHL) 的连接。 连接选项支持多个智能手机、平板电脑和其他消费电子设备。 后部便携式媒体接口面板还支持 USB 设备充电。
