路虎揽胜运动版发动机无法启动

  • A+
所属分类:路虎揽胜维修

一.故障描述:

发动机无法启动。

二.车辆信息:

车型:路虎揽胜运动版

行驶里程:9235KM

年款:2014

发动机:3.0SC

三.现象故障确认:

按启动键,发动机不能启动,启动机不工作。

点击咨询王者军团顾问

四. 读取故障内容及SDD(诊断电脑)指导建议

路虎揽胜运动版发动机无法启动

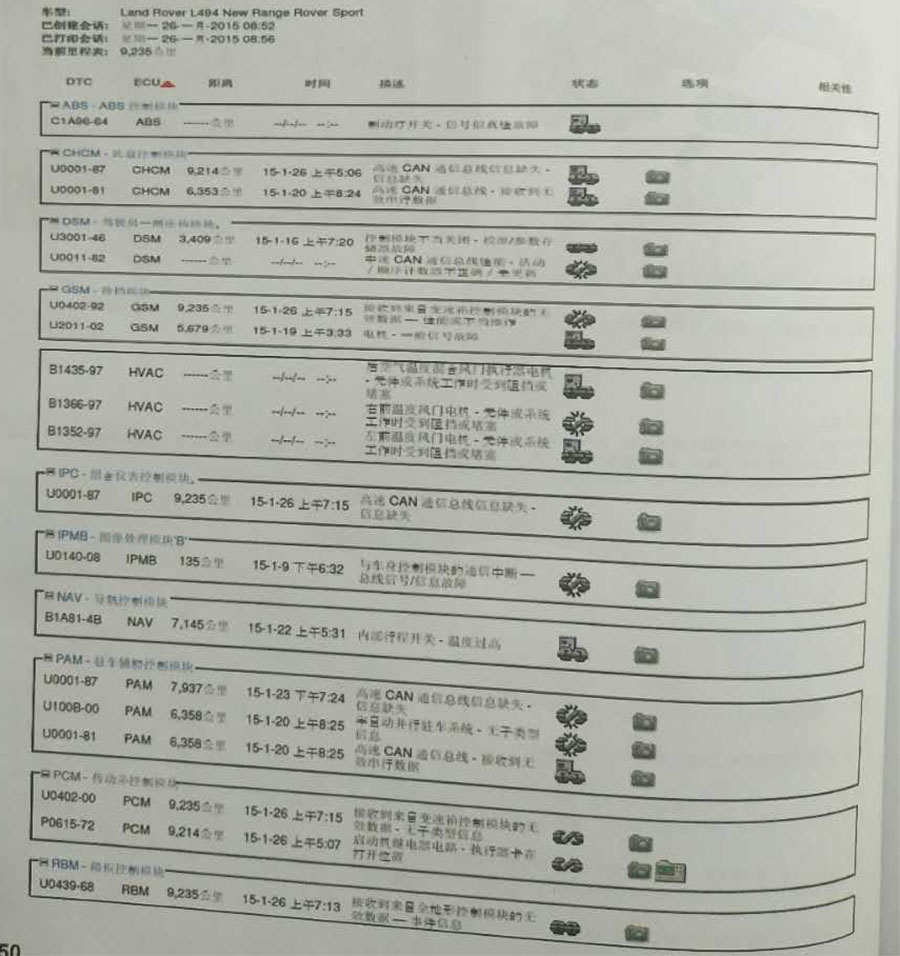

SDD电脑诊断结果

五、系统结构图及电路图

 路虎揽胜运动版发动机无法启动

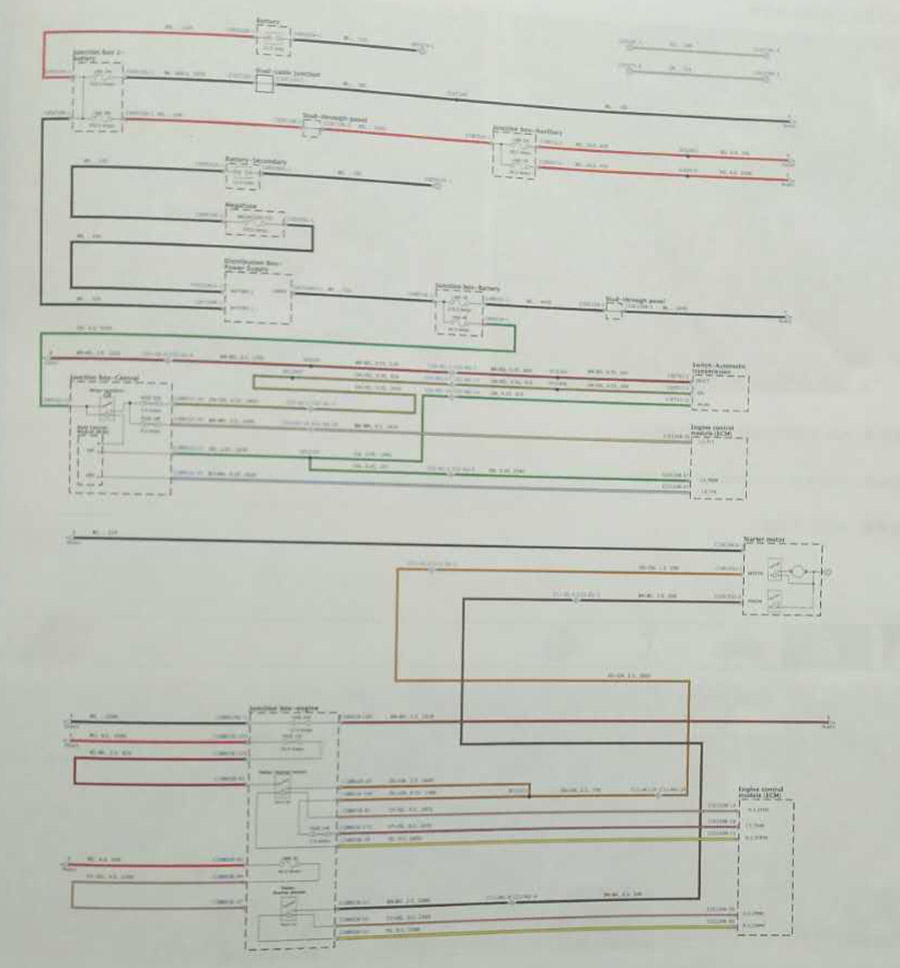

相关部位电路图

六、诊断思路

使用SDD电脑对车辆各个部位进行检查。

七、揽胜故障诊断过程

1、SDD读取故障码为P0615-72,启动机继电器电路执行器卡在打开位置。

2、根据故障码结合故障现象,需要检查启动机继电器及线路。

3、参照电路测量,发现BJB启动机保脸片F15E没有电压。测量该保险的上游供电保险片AJB的LNK5A也没有电压

点击咨询王者军团顾问

4、测量AJB的主火线C1BF01A-1的电压为1265V

5、根据测量结果,C1BF01A-1与LNK5A之间的线接触不良。检查发现C1BF01A-1下游的保险片固定螺丝松动。

6、将螺丝紧固,故障排除,车辆能够启动。

维修历史:20141026,检查过仪表提示“转向系统故障”。查看电路图,电动转向机的供电保险(BAT也是来自AJB。

八、路虎揽胜维修相关故障部位图片、数据流及分析

路虎揽胜运动版发动机无法启动

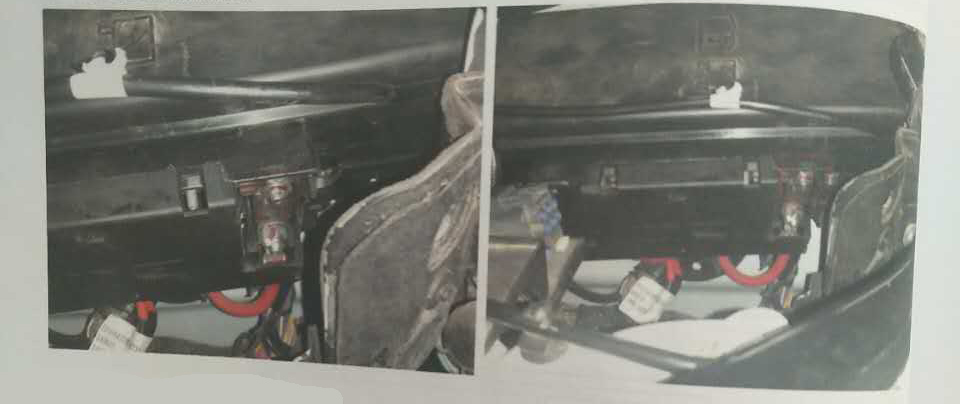

受损部位实拍图

九、路虎揽胜故障原因分析

AB主火线的保险片固定螺丝松动。

十、路虎揽胜故障处理办法:

紧固AJB主火线的保险片国定螺丝。

十一、路虎揽胜维修专用工具设备:

SDD、万用表

点击咨询王者军团顾问

十二、路虎揽胜维修案例点评及建议

车辆还未开过一万公里,出现这种毛病并不多见,此毛病虽然不是大毛病,但是也可看出保养时保养人员有些粗心,今后我们讲多多注意,避免此类粗心事情出现。
