一、故障描述:
路虎发现四车身控制模块故障
二、车辆信息:
车型:LA
行驶里程:30000Km
年款:2015款
发动机:TDV6
三:故障现象:
客户反映这台发现四车身控制模块故障无法熄火,多次尝试车辆才可以熄火,第二天早上发现车辆无法启动并且仪表黑屏。
点击咨询王者军团顾问
四、读取故障内容及SDD指导建议:

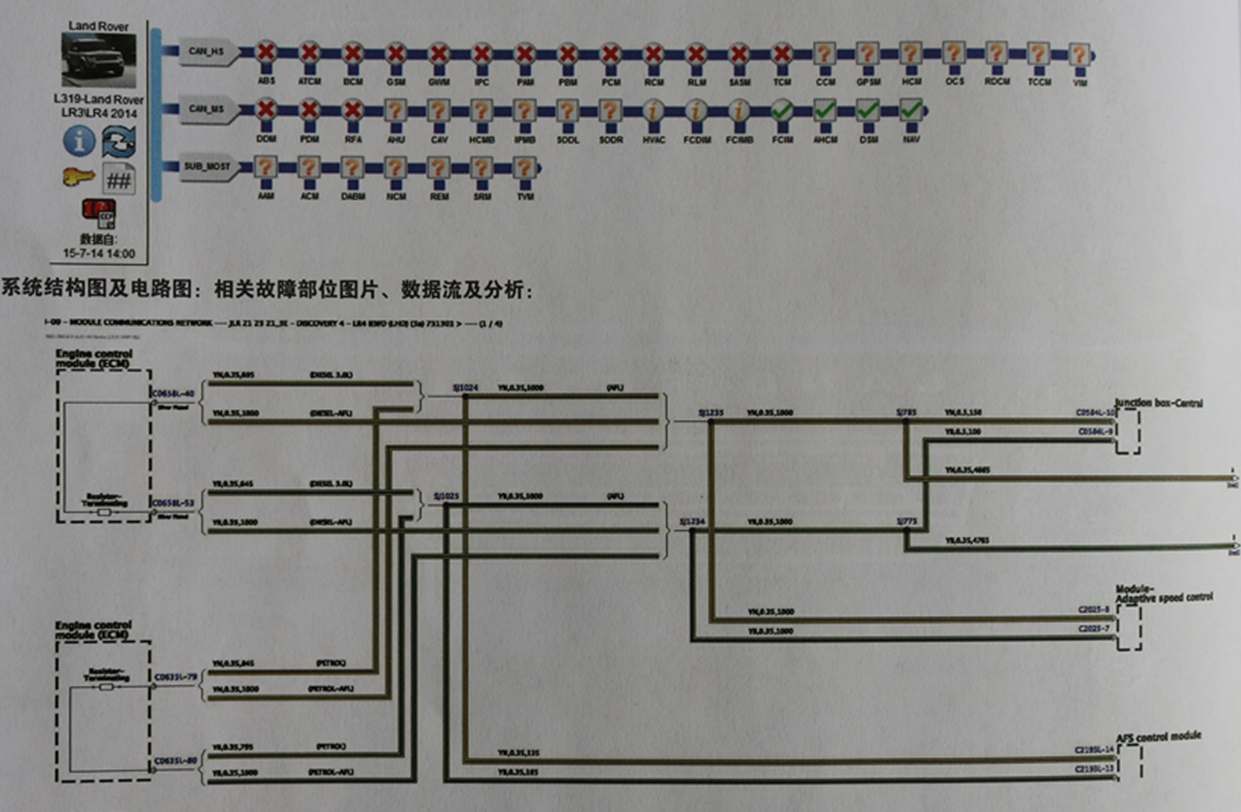

五、系统结构图及电路图:
相关故障部位图片、数据流及分析:
六、故障诊断过程:
1、打开车门发现仪表黑屏无任何显示,车辆小灯常亮无法关闭。
2、SDD诊断车辆发现高速CAN上的模块都无法通讯,中速网络正常通讯,初步判断是高速网络出故障。
3、参照电路图测量诊断接口高速CAN#6和#14电压0.5伏,中速CAN电压正常;断开电源测量高速CAN终端电阻61欧姆左右;分别测量高速CAN#6和#14没有对地和电源短路短路。
4、断开CJB高速CAN接线C0584L-10和C0584L-9,测量CJB上高速CAN输出电压始终在0.5伏。
5、参照电路图测量CJB的电源及接地都正常,试着安装新的CJB发现仪表显示屏点亮,进一步确定CJB内部故障。
七、故障原因分析:
CJB内部故障导致整个高速网络瘫痪
八、路虎揽胜故障处理办法:
更换CJB,刷新CJB、KVM、GWM软件
九、路虎揽胜维修专用工具设备:
SDD和万用表
点击咨询王者军团顾问
十、路虎揽胜维修案例点评及建议:
中央模块故障导致整个网络瘫瘓,刷新模块时旧的CJB信息读不出来,接着又更新了KVM和GWM模块。
