故障案例: 揽胜环车影像无倒车影像。

故障现象确认:仪表显示摄像系统故障。

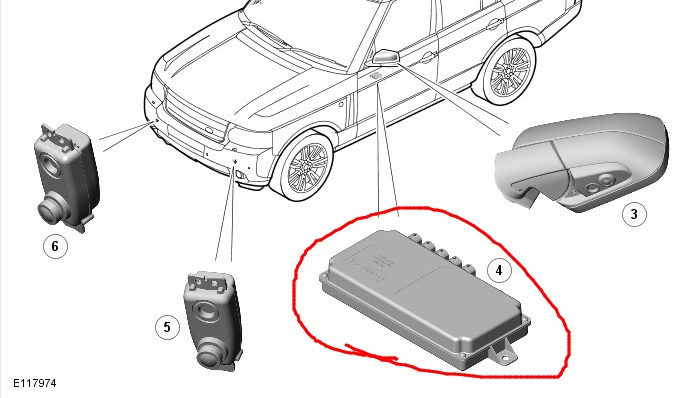

相关故障部位图片:

揽胜环车影像故障维修

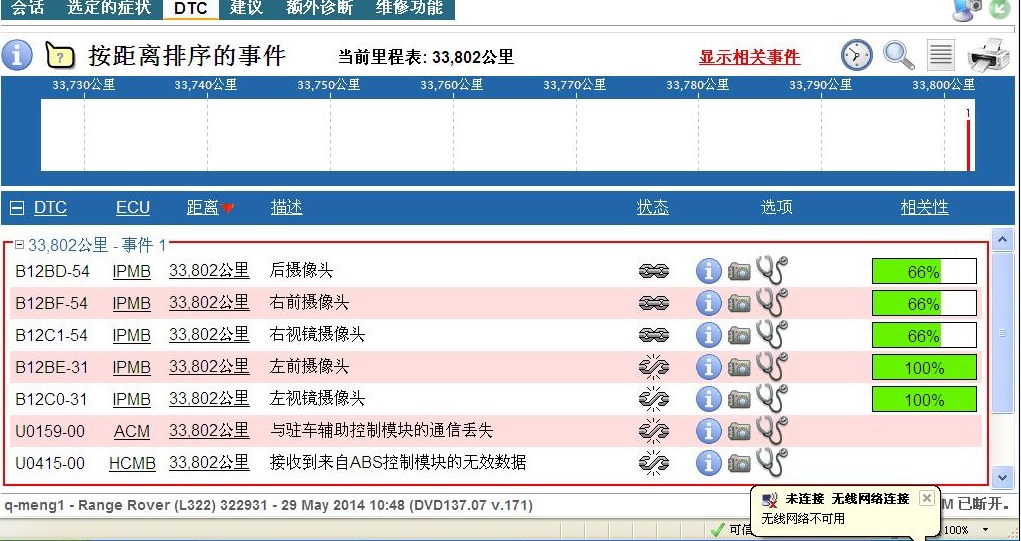

读取故障内容:

揽胜环车影像故障维修

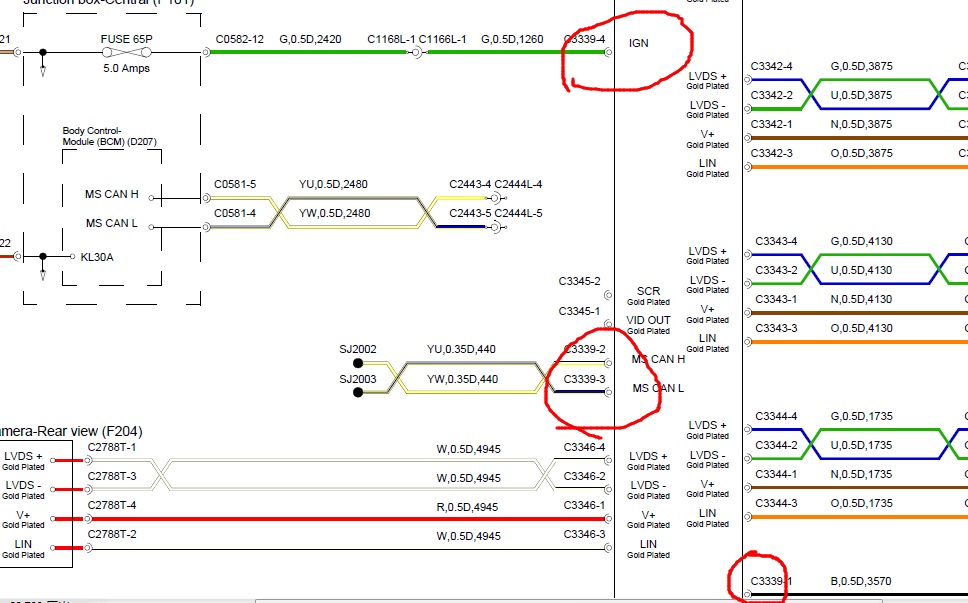

系统结构图及电路图:

揽胜环车影像故障维修

故障诊断过程:

客户描述无倒车影像,检查确认无倒车影像,倒车雷达工作正常,用SDD读取故障码为,启动车辆后在显示屏上选择摄像头选项无反应,查找电路图测量C3339-4电压12.45伏,C3339-1电压0.01伏,C3339-2电压2.81伏,C3339-3电压2.14伏,电压正常,线路之间无短路,判断为模块故障,更换模块后倒车影像恢复,故障排除。

故障原因分析:

报系统故障而不是系统下的单一故障,一般是控制故障,检查正极负极和测量线端电压就可以确认。

故障维修处理办法:更换模块。

专用工具设备:SDD、万用表。
